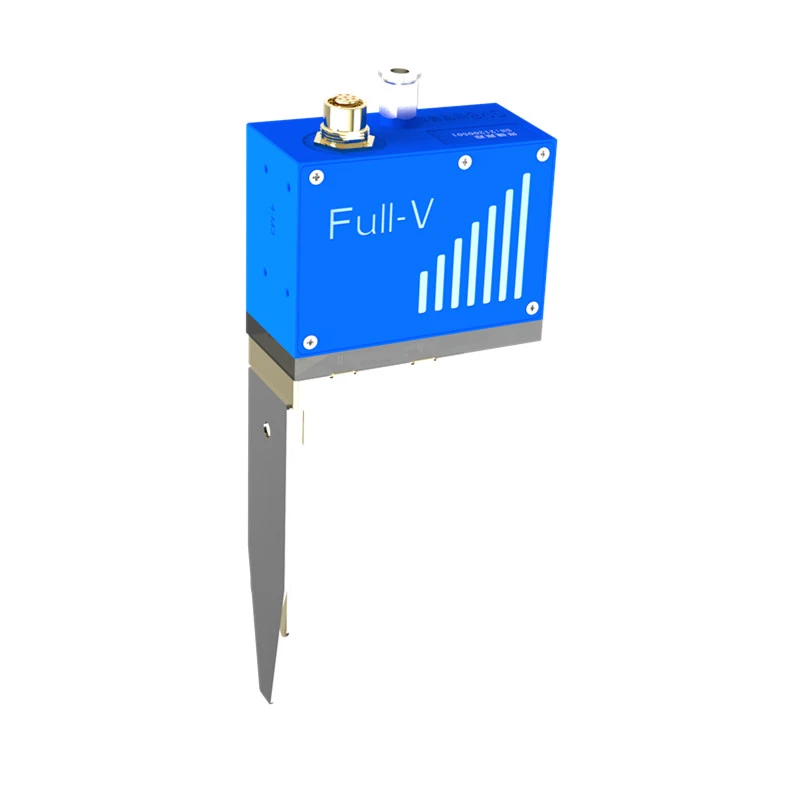

Laserski senzor za sledenje varjenju srednjega dosega
● Serija srednje razdalje je kompakten laserski senzor in sistem podporne programske opreme, zasnovan za značilnosti velikih obdelovancev, več motenj in velikih utorov pri varjenju MIG.
● Uporablja se pri pozicioniranju varjenja in sledenju v realnem času.
● Velika delovna razdalja in majhna prostornina.
● Visoka stopnja zaščite in visoka natančnost varjenja.
● WD se nanaša na modele z ozkim vidnim poljem
● Optimalna razdalja opazovanja je približno 210 mm
● Primernejše za kratke glave varilne pištole
|
Vrsta |
FV-240-WD |
|
Glasnost |
91*73*41 mm |
|
Optimalna razdalja opazovanja |
210 mm |
|
Globinska razdalja |
200-300 mm |
|
Vzdolžna ločljivost |
0.1-0.16 mm |
|
Prepoznavna minimalna višina |
0.8 mm |
|
Premer polja |
47-103 mm |
|
Bočna ločljivost |
0.03-0.04 mm |
|
Prepoznavna najmanjša širina |
0,5 mm |
|
Frekvenca zaznavanja |
Standardno 30Hz |
|
Delovna napetost |
9-36V |
Aplikacija
Miniaturizirani serijski sistem za sledenje varjenih šivov FV-240 je zasnovan za značilnosti velikih obdelovancev, več motenj, velikih utorov in velikih odstopanj v postopku varjenja MIG ter je opremljen z nizom laserskih senzorjev in programskih sistemov.
Ima naslednje značilnosti:
1. Visoka ločljivost z največjo ločljivostjo 0,08 mm
2. Veliko vidno polje, z razponom zaznavanja do 100mmX130mm
3. Hitrost zaznavanja je visoka, pri standardnih modelih od 20Hz do 50Hz in pri hitrih modelih do 120Hz. Lahko izpolni zahteve za sledenje hitrega varjenja 6-8 metrov/min
4. Več delovnih načinov, kot so iskanje položaja, sledenje, skeniranje pred varjenjem itd
5. Podpora več kot 40 blagovnim znamkam namenskih letalskih in robotskih sistemov
6. Visoka višina namestitve, do 210 mm višine namestitve, kar zmanjšuje nepotrebne motnje
7. Vgrajen sistem zračnega hlajenja lahko dolgo časa stabilno deluje
8. Vgrajen sistem vetrnega noža, podaljšuje življenjsko dobo zaščitnega stekla in zmanjšuje motnje dima
9. Vgrajen krmilnik, sistem je preprost in zanesljiv
Načelo delovanja sistema
Laserski senzor za sledenje šivom uporablja laser za obsevanje površine zvara, da tvori pas laserske svetlobe, ki ga sprejme in posname kamera visoke ločljivosti. Z algoritemsko obdelavo se tridimenzionalne značilnosti zvara pretvorijo v strukturirane informacije, vključno s koordinatami zvarnih spojev, neporavnanostjo, režami itd. Te informacije se prenesejo v robotski krmilnik, ki robotu zagotovi zahtevano trajektorijo in procesne parametre za varjenje, vodenje robota za varjenje ali popravljanje odstopanj obdelovanca v realnem času in doseganje popolnega varjenja. V primerjavi z drugimi rešitvami ima lasersko sledenje šivom prednosti brezkontaktnosti, visoke natančnosti, visoke hitrosti in dobre prilagodljivosti.
O Full-v
Suzhou Full-v je bil ustanovljen leta 2019 in je služil na tisoče uporabnikov tako doma kot v tujini ter pridobil soglasno priznanje uporabnikov. Laserski inteligentni sistem za sledenje varjenih šivov Full-v 3D je dosegel popolno ujemanje pokritosti med glavnimi proizvajalci robotov doma in v tujini ter ima značilnosti preprostosti, zanesljivosti in široke uporabe. Podjetje je zavezano zagotavljanju odprte in prilagojene optoelektronske senzorske opreme in tehničnih storitev, pri čemer vedno daje prednost kakovosti izdelkov in uporabniški izkušnji. Z duhom nenehnega izboljševanja kot obrtnik strankam zagotavljamo zanesljive in stabilne izdelke.
Full-v design·Win Future
